urutan kabel

Kabel Straight ( kabel straight mempunyai urutan yang sama antara ujung kabel 1 dengan ujung kabel yang satunya) Contoh:

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. hijau
7. Putih Coklat
8. Coklat

Kabel Crossover (pada kabel ini antara ujung kabel 1 dengan ujung kabel 2 mempunyai urutan yang berbeda) Contoh:

Urutan pada Ujung kabel 1

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. hijau
7. Putih Coklat
8. Coklat

Urutan pada Ujung kabel 2

1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih Biru
6. Orange
7. Putih Coklat
8. Coklat

INSTALASI DEBIAN BERBASIS GUI

1. Booting Dari CD atau DVD



2. Pilih Graphical Install, lalu Tekan Enter.



3. Pilih bahasa yang ingin anda pilih, lalu Klik Continue.





4. Pilih dimana sekarang anda tinggal, lalu Klik Continue.




5. Pilih American English, setelah itu Klik Continue.




6. Karena konfigurasi jaringan secara Otomatis gagal maka saya menggunakan dengan cara manual, lalu Klik Continue.

7. Pilih Configure network manually, lalu Klik Continue, agar waktu mengecek jaringan tidak kosong. Bisa di lewati.

8. Hostname bisa anda isi dengan keinginan anda sendiri, bisa nama anda atau yang lain. Saya memakai Hostname "debian".

9. Domain Name bisa anda isi dengan domain yang agan miliki, bisa di lewati.

10. Isi Root password sesuai keinginan anda.

11. Isi re-enter password to verify dengan password yang sudah anda isi sebelumnya

12. Isi "Full name for the new user" dengan yang anda inginkan, sama dengan Hostname juga tidak apa-apa. Saya memakai nama "dj".

13. Isi "Username for your account" dengan yang agan inginkan asalkan jangan sama dengan "Full name for the new user" karena akan terjadi Error.

14. Isi "Choose a password for the new user" dengan yang agan inginkan, boleh sama boleh tidak dengan password yang sudah agan isi waktu mengisi password user yang sebelumnya.

15. Samakan isi "Re-enter password to verify" dengan password yang sudah agan isi sebelumnya.

16. Pilih Jakarta, lalu Klik Continue.

17. Agar lebih cepat dalam penginstalan Debian 6.0 sebaiknya anda memilih yang paling atas yaitu "Guide use entire disk", tapi saya memilih "manual".

18. Klik Continue.

19. Jika dalam komputer anda ada 2 buah harddisk anda bisa memilih yang atas maupun yang bawah karena komputer saya hanya memiliki 1 buah harddisk jadi tidak ada pilihan.

20. Klik Comtinue

21. Pilih All files in one partition (recomended for new users)

22. Klik Continue

23. Pilih Finish partitioning and write changes to disk, lalu Klik Continue.

24. Pilih Yes, lalu Klik Continue.

25. Tunggu proses kira-kira kurang lebih 5 menit.

26. Pilih No, lalu Klik Continue.

27. Klik No, lalu Klik Continue.

28. Pilih No, lalu Klik Continue.

29. Centang yang paling atas dan paling bawah, lalu Klik Continue.

30. Tunggu proses kira-kira kurang lebih 15 menit.

31. Klik Yes, lalu Klik Continue.

32. Klik Continue. Tunggu sebentar karena komputer akan restart secara otomatis.

33. Pilih yang atas atau biarkan saja dalam waktu 5 detik anda akan langsung masuk.

34. Tekan Enter.

35. Pada Password masukkan password user yang sudah anda isikan waktu menginstal tadi, lalu Tekan Enter.

36. Inillah tampilan Linux Debian 6.0 (Squeeze)

INSTALASI DEBIAN BERBASIS CLI

3.Masukan CD instalasi,lalu akan muncul gambar di bawah ini lalu pilih Install >Enter

 4.Dalam Select languagae pilih English >Enter

 5.Pilih lokasi >Other>indonesia>Enter

 6.Pad a select a keyboard  pilih American English >Enter

 7.Lalu akan ada proses biarkan saja hingga selesai

 8.Isi Host Name >Continue

 9.Isi Domain Name >Continue

 10.Isi root Password >Continue

 11.Isi kembali password yang tadi >Continue

 12.Isi nama usermu >Continue

 13.Isi Nama User untuk akun

 14.masukan Password untuk user

 15.Ketik kembali Password yang sama >Continue

 16.Setelah itu akan ada proses setting up the clock,tunggu sampai selesai

 17.Pilih waktu di negaramu >Pasific >Enter

 18.Selanjutnya Membagi partisi,buatlah 2 Partisi,pilih manual >Enter

 19.Pilih yang kedua >Enter

 20.Pilih No

 21.Pilih FREE SPACE >Enter

 22.Pilih Creat a new partition  >Enter

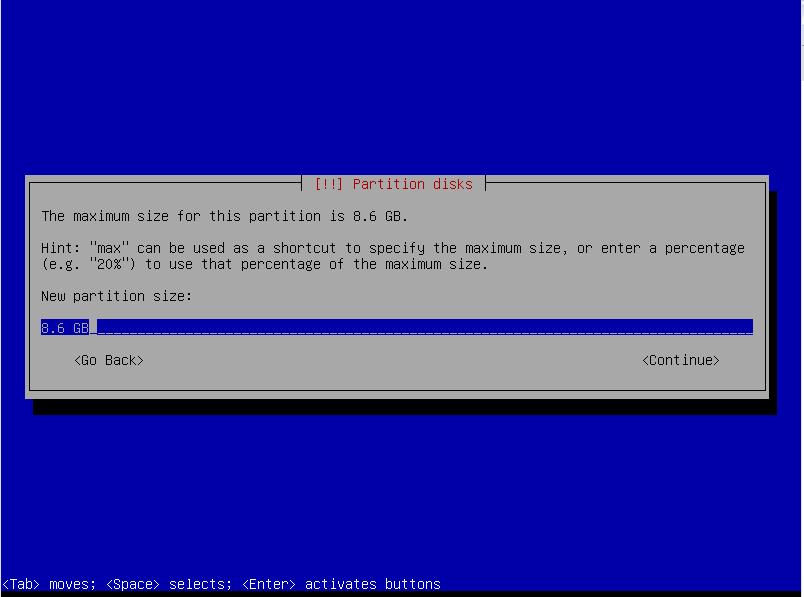

 23.Isi partisi yang telah di sesuaikan  >Cotinue

 24.Pilih Primary  >Enter

 25.Pilih Begining  >Enter

 26.Pilih done Setting up the partition  >Enter

 27..Pilih FREE SPACE >Enter

 28.Pilih Creat a new partition  >Enter

 29.Isi partisinya >Continue

 30.Pilih Logical

 31.Pilih done Setting up the partition  >Enter

 32.Pilih Finish Partitioning and write changes to disk >Enter

 33.Pilih No >Enter

 34.pilih Yes >Enter

 35.Kemudian akan masuk dalam proses loading tunggu ....

 36.Jika muncul seperti ini pilih No

 37.Pilih No

 38.Continue

 39.Kemudian akan memproses kembali

 40.Pilih Yes

41.Pada Software selection pilih sesuai standar sistem yang dibutuhkan,tekan spasi untuk menandai dan tanda panah untuk memindahkan.

 42.Pilih Yes

 43.Lalu akan memasuki proses Finishing the instalation,tunggu....

 43.Continue >Enter

44.proses instalasi selesai

MEMBANGUN GATEWAY INTERNET

SETTING PROXY

nano /etc/network/interfaces

auto eth0

iface eth0 inet static

    address 192.168.20.193

    netmask 255.255.255.0

    gateway 192.168.20.1

    network 192.168.20.0

auto eth1

iface eth1 inet static

    address 192.168.55.193

    netmask 255.255.255.0

    network 192.168.55.0

ctrl x, y, enter

/etc/init.d/networking restart

nano /etc/resolv.conf

    nameserver 192.168.20.1

    nameserver 8.8.8.8

ctrl x, y, enter

nano /etc/rc.local

iptables -t nat -A POSTROUTING -0 eth0 -j MASQUERADE (TULIS DI ATAS EXIT0)

ctrl x, y, enter

nano /etc/sysctl.conf

#net.ipV4.ip_fordward=1 (HILANGKAN TANDA PAGAR)

ctrl x, y, enter

RC LOCAL

iptables -t nat -A PREROUTING -s 192.168.55.0/24 -p tcp --dport 80 -j REDIRECT --to-port 3128

*MASUKAN CD DEBIAN

apt-get -y install squid

cd /etc/squid

nano squid.conf

ctrl w, enter

http-port 3128 enter

http_port 3128 tambahkan kata transparent sesudah http_port 3128

ctrl w, enter

insert your enter

acl jaringan src 192.168.55.0/24

http-access allow jaringanku

ctrl w, enter

acl connect enter

acl blokirsitus dstdomain "/etc/squid/blokirsitus.txt"

http-access deny blokirsitus

ctrl w, enter

cache_mgr enter

cache_mgr ardhi@yahooo.co.id

visible_hostname www.smkn1lelea.sch.id

ctrl x, y, enter

nano blokirsitus.txt

www.google.com

www.facebook.com

ctrl x, y, enter

/etc/init.d/squid restart

reboot
